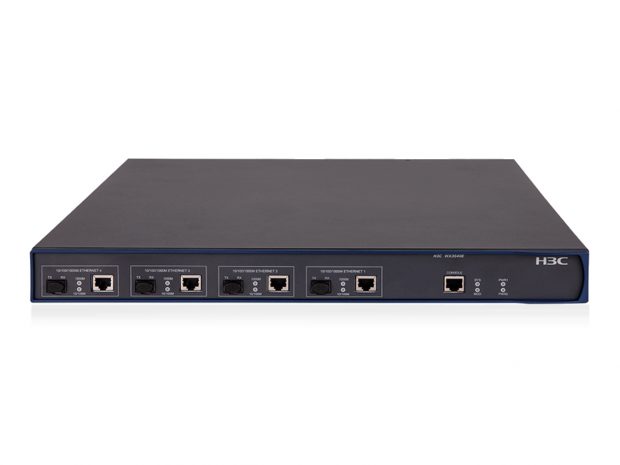

WX3500E

产品简介:

H3C WX3500E是杭州华三通信技术有限公司(以下简称H3C公司)自主研发的下一代企业级核心多业务无线控制器(AC,Access Controller)产品系列。WX3500E系列无线控制器具有大容量、高可靠、业务类型丰富等特点,集精细的用户控制管理、完善的射频资源管理、7X24小时无线安全管控、二三层快速漫游、灵活的QoS控制、IPv4&IPv6双栈等多功能于一体,提供强大无线接入管理能力。

  • 产品基本信息
  • 产品特点与优点

硬件规格

项目 WX3510E WX3540E
外形尺寸(宽×深×高) 440mm×430mm×44mm 440mm×430mm×44mm
满配重量 <7.4kg(安装双电源时)
接口 4千兆光电combo接口 4千兆光电combo接口
电源 可插拔电源,1+1冗余备份,支持交流或直流(电源需另行配置)
整机功耗 <70W
工作/存储环境温度 -10℃~55℃/-40℃~70℃
工作/存储环境相对湿度(非凝露) 5%~95%
安全规范 UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

EN60601-1-2

FDA 21 CFR Subchapter J

EMC ETSI EN 300 386 V1.3.3:2005

EN 55024: 1998+ A1: 2001 + A2: 2003

EN 55022 :2006

VCCI V-3:2007

ICES-003:2004

EN 61000-3-2:2000+A1:2001+A2:2005

EN 61000-3-3:1995+A1:2001+A2:2005

AS/NZS CISPR 22:2004

FCC PART 15:2005

GB 9254:1998

GB/T 17618:1998

MTBF ≥38年

软件规格

项目 支持特性 WX3510E WX3540E
基础性能 缺省管理AP数 0
License步长 8/16/32
最大管理AP数 128 256
可配置最大AP数 512 1024
802.11MAC 802.11协议簇 支持
多SSID(每射频口) 16
隐藏SSID 支持
11G保护 支持
11n only 支持
用户数限制 支持:基于SSID、Radio的用户数限制
用户在线检测 支持
用户无流量自动老化 支持
多国家码部署 支持
无线用户隔离 支持:

1、无线VLAN的无线用户二层隔离

2、基于SSID的无线用户二层隔离

40MHz模式的20MHz/40MHz自动切换 支持
本地转发 支持:基于SSID+VLAN的本地转发
策略转发 支持:基于IP网段的策略转发
CAPWAP 自动输入AP序列号 支持
AC发现(DHCP option43、DNS方式) 支持
IPv6隧道 支持
时钟同步 支持
Jumbo帧发送 支持
AP双上行隧道链路 支持
通过AC配置AP基本网络参数 支持:配置静态IP、VLAN、接入的AC地址等
AP与AC间穿越NAT 支持
漫游能力 同一AC内,不同AP下二、三层漫游 支持
不同AC间,不同AP下二、三层漫游 支持
接入控制 Open system、Shared-Key 支持
WEP-64/128、动态WEP 支持
WPA、WPA2 支持
TKIP 支持
CCMP 支持(11n推荐)
WAPI 可选支持
SSH v1.5/v2.0 支持
无线EAD(终端准入控制) 支持
Portal认证 支持:远程、外挂服务器
Portal页面推送 支持:基于SSID、AP的Portal页面推送
Portal穿越Proxy 支持
802.1x认证 支持:

EAP-TLS、EAP-TTLS、EAP-PEAP、EAP-MD5、EAP-SIM、LEAP、EAP-FAST、EAP offload (仅支持TLS, PEAP)

本地认证 支持:802.1X、Portal、MAC认证
LDAP认证 支持:

1、支持802.1X与Portal接入

2、802.1X接入时支持EAP-GTC和EAP-TLS

基本位置的用户接入控制 支持
访客接入 支持
VIP通道 支持
ARP防攻击 支持:无线SAVI
SSID防假冒 支持:用户名与SSID绑定
基于域、SSID选择AAA服务器 支持
AAA服务器备份 支持
无线用户的本地AAA服务器 支持
TACACS+ 支持
QoS 优先级映射 支持
L2-L4流分类 支持
流量限速 支持:流控粒度8Kbps
802.11e/WMM 支持
基于用户角色(User Profile)的接入控制 支持
智能带宽限速-基于带宽均分算法 支持
智能带宽限速-基于每用户指定带宽的算法 支持
智能带宽保障 支持:

在流量未拥塞时,确保不同优先级SSID下的报文都可以自由通过;在流量拥塞时,确保每个SSID可以保持各自约定的最小带宽

QoS Optimization for SVP phone 支持
CAC(Call Admission Control) 支持:基于用户数/带宽的CAC
端到端QoS 支持
AP上行口限速 支持
无线资源管理 国家码锁定 支持
静态信道、功率设置 支持
动态信道、功率设置 支持
动态速率调节 支持
空口黑洞检测和补偿 支持
负载均衡维度 支持:基于流量、用户、频段(双频支持)
智能负载均衡 支持
AP均衡组 支持:自动发现并灵活设定
安全防御 静态黑名单 支持
动态黑名单 支持
白名单 支持
非法AP检测 支持:基于SSID、BSSID、设备OUI等
非法AP反制 支持
防无线泛洪攻击(Flooding Attack) 支持
防仿冒攻击(Spoof Attack) 支持
防Weak IV攻击 支持
wIPS 支持:可实现7层移动安全防御
二层协议 ARP代答 支持
802.1p 支持
802.1q 支持
802.1x 支持
可聚合端口数 4
广播风暴抑制 支持
IP协议 IPv4协议 支持
Native IPv6(原生) 支持
IPv6 SAVI 支持
IPv6 Portal 支持
组播协议 MLD Snooping 支持
IGMP Snooping 支持
组播组数目 256
组播转单播(IPv4、IPv6) 支持:可依据环境设置单播接入阈值
备份 VRRP 支持
AC间1+1、N+1、N+N备份 支持
AC间快速切换 100ms快速检测/1s切换
AC间AP数负荷分担 支持
Remote AP 支持
DHCP Server双机热备 支持
Portal双机热备 支持
网管与配置 管理方式 支持:WEB、SNMP v1/v2/v3、RMON等
配置方式 支持:WEB、CLI、TELNET、FTP等
无线定位 AeroScout定位 支持
绿色节能 按需定时关闭AP射频口 支持
按需定时关闭无线服务 支持
逐包功率控制(PPC) 支持
WLAN综合应用 RF Ping 支持
远程探针分析 支持
实时频谱防护(RTSG) 支持
智能无线业务感知(wIAA) 支持/状态防火墙
报文发送公平调度机制 支持
802.11n报文发送抑制 支持
基于连接状况的流量整形 支持
调整AP间信道共享 支持
调整AP间信道重用 支持
射频接口发送速率调整算法 支持
忽略弱信号无线报文 支持
禁止弱信号客户端接入 支持
禁止组播报文缓存 支持
Blink状态检测(部分AP) 支持



提供对802.11ac AP的管理
WX3500E系列无线控制器在支持对传统802.11a/b/g/n AP管理的同时,还可以与H3C基于802.11ac协议的AP配合组网,从而提供相当于传统802.11a/b/g/n协议数倍的无线接入速率,能够覆盖更大的范围,使无线多媒体应用成为现实。
提供灵活的数据转发方式
传统的无线控制器部署一般采用集中式转发模式,AC可以对报文进行全面控制和安全监管,但所有的无线业务流量需要到AC进行统一处理,核心链路带宽和AC转发能力容易成为瓶颈。特别是AP和AC通过广域网方式进行连接时,AP作为数据接入设备部署在分支机构,而AC部署在总部,所有用户数据由AP发送到AC,再由AC进行集中转发,导致转发效率低下。
WX3500E系列无线控制器可以支持集中式转发和分布式转发,用户根据业务需要和网络实际情况可以灵活设置转发方式。
支持运营级无线用户接入控制和管理
基于用户的接入控制是WX3500E系列无线控制器产品的一大特色,User Profile(用户配置文件)提供一个配置模板,能够保存预设配置(一系列配置的集合)。用户可以根据不同的应用场景为User Profile配置不同的内容,比如CAR(Committed Access Rate,承诺访问速率)策略和QoS(Quality of Service,服务质量)策略等。
用户访问设备时,需要先进行身份认证。在认证过程中,认证服务器会将User Profile名称下发给设备,设备会立即启用User Profile里配置的具体内容。当用户通过认证访问设备时,设备将通过这些具体内容限制用户的访问行为。当用户下线时,系统会自动禁用User Profile下的配置项,从而取消User Profile对用户的限定。因此,User Profile适用于限制上线用户的访问行为,没有用户上线(可能是没有用户接入、或者用户没有通过认证、或者用户下线)时,User Profile是预设配置,并不生效。
另外,WX3500E系列无线控制器还支持基于MAC的认证接入控制方式,这种方式不但可以使得客户在AAA服务器上对用户组进行权限的配置和修改,同时支持对具体用户的权限的配置,这种精细的用户权限控制大大增强了无线网络的可用度,网管人员可以轻松通过该方式对不同级别的人或人群进行接入权限分配。
基于MAC的VLAN同样也是WX3500E系列无线控制器的一大特色,在控制策略上,管理员可以把相同性质的用户(MAC)划分到同一个VLAN,同时在控制器上基于VLAN配置安全策略,这样做既可以简化系统配置,又可以做到用户级粒度的精细管理。
出于安全性或计费等考虑,系统管理员可能希望控制无线用户接入到网络中的位置。WX3500E系列无线控制器支持基于AP位置的用户接入控制。当无线用户接入网络时,可以通过认证服务器向AC下发允许用户接入的AP列表,在AC上进行接入控制,从而达到限制无线用户只能接入到指定位置的AP的目的。
提供高可靠的备份功能
WX3500E系列无线控制器采用机架式系统设计,重要的部件可更换,双电源设计,满足高可靠性的要求。
1+1快速备份
WX3500E系列无线控制器支持毫秒(ms)级业务备份,AP会同时和两台无线控制器建立CAPWAP链路,一台作为主控制器,另外一台作为备份控制器,但只有和主控制器建立的CAPWAP链路处于工作状态。当主控制器异常down机时,备份控制器和主控制器之间的心跳检测机制可以保证在100毫秒(ms)之内检测到主设备的异常,并通知AP将主控制器CAPWAP链路切换,保证控制信号的不间断传送。
N+1备份
当多台WX3500E系列无线控制器部署时,N+1备份方案为可靠性和经济性折中的最好方案。例如其中N台AC各自独立工作,外加一台AC作为备份AC,其中N台AC中的任何一台出现故障,都会切换到备份AC上。而当主AC恢复后,AP将自动回切到主AC上,可保障AP尽量同主AC连接。其中WX3500E每台备份设备最多可以支持4台主设备(即4+1)。
N+N备份
当多台WX3500E系列无线控制器部署时,N+N备份可以实现最灵活的备份方案。AP初次会选择一个最优的控制器进行接入,当链接出现问题的时候,AP会在网络中重新选择一个新的最优控制器重新进行注册接入,进而实现了AP的接入备份,以及AC间负载均担。AP对最优控制器的选择,可以根据控制器负载情况动态计算(AC间动态负载均担)或事先指定控制器优先级等多种方式,十分灵活。实现N+N备份,组网中总AP数量只要小于(总AC数量-1)台控制器能够管理的AP规格即可满足备份的要求。
Portal 1+1热备
当多台WX3500E系列无线控制器工作在双机模式时,可以实现Portal认证高可靠。用户通过其中一台AC完成Portal认证。双机将相互同步用户的认证状态等数据。任何一台AC down时,由于另台AC已经预同步了用户的认证数据,所以可以避免Portal重认证和用户业务中断,满足了电信级可靠性需求。
DHCP Server热备
当多台WX3500E系列无线控制器工作在双机模式时,用户通过其中一台AC获得DHCP地址分配后,AC间将同步地址池信息。一台AC down机后,当用户IP地址租约到期时,将发起DHCP请求续约。另一台AC用预备份的地址池数据回应续约,避免了为用户重新分配地址和用户业务中断。
支持信道智能切换
无线局域网中,信道是非常稀缺的资源,每个AP只能够工作在非常有限的非重叠信道上,比如对于2.4G网络,只有3个非重叠信道,所以如何智能地为AP分配信道是无线应用的关键。
无线局域网工作的频段存在大量可能的干扰源,如雷达、微波炉,它们在网络中的出现将干扰AP的正常工作。通过信道智能切换功能,可以保证每个AP能够分配到最优的信道,尽可能地减少和避免相邻信道干扰,而且通过实时信道干扰检测,可以让AP实时避开雷达,微波炉等干扰源。
支持智能AP负载分担
802.11协议把无线漫游的决策交给了无线客户端,无线客户端一般会根据AP信号强度(RSSI)选择AP,这很容易导致大量的客户端仅仅因为某个AP信号较强而连接到同一个AP上。由于这些客户端共享无线媒介,导致每个客户端的网络吞吐将大量减少。
智能负载分担方法可以实时地分析无线客户端的位置,动态地确定在当前时刻和当前位置下哪些AP可以彼此分担负载,通过控制无线客户端接入的AP,来实现这些AP间的负载分担。系统不仅支持按照用户在线会话数的负载分担,而且支持按照用户流量负载的分担。
支持7层移动安全检测/防御(wIDS/wIPS)
WX3500E系列无线控制器支持的移动安全防御模式有:黑名单、白名单、Rogue防御、畸形报文检测、非法用户下线、基于可预设升级的Signature MAC层攻击检测与反制(例如:DoS攻击,Flood攻击、中间人攻击)等。配合无线应用控制台内置的海量智能专家知识库,可以获得灵活的无线安全策略判断依据,对于明确的非法攻击源(AP或终端等),实现可视的物理位置跟踪监控和交换机物理端口移除。
通过配合H3C专业核心层防火墙/IPS设备,更可以实现移动园区的7层立体安全防御,满足真正的从无线(802.11)到有线(802.3)端到端安全防护需求。
支持RealTime Spectrum Guard(实时频谱保护)模式
RealTime Spectrum Guard(RTSG)是H3C创新提出的针对无线环境频谱状态的专业监控方案。全系列无线控制器可以和内置射频采集模块的Sensor AP,实现深度融合的射频监控和实时频谱防护。
RTSG的控制台融合部署于H3C iMC智能管理中心,通过CAPWAP管理隧道,与Sensor AP进行通信和数据采集,实现7X24小时的无线环境质量监控、无线网络能力趋势评估以及非许可干扰告警。通过图形化方式,主动探测和识别所有2.4GHz/5GHz波段的射频干扰源(Wi-Fi或非Wi-Fi),可提供实时FFT图,频谱密度图、光谱图、占空比图、事件光谱图、频道功率、干扰功率等;可自动识别干扰源,确定有问题的无线设备的位置,确保无线网络发挥最佳的性能。结合H3C iAR智能报表组件,可实现全覆盖区内的射频质量历史记录的存储、追溯、回放等,自动生成客户化的趋势、合规和审计报告。
针对用户无线环境监管的不同层次需求,RTSG方案的部署可以灵活采用Local mode或Monitor Mode。当工作在Local Mode时,可以在获得有效的频谱防护前提下,保持正常的用户接入和数据包转发。
支持智能无线业务感知(wIAA)
WX3500E系列无线控制器支持智能感知无线业务流量,实现基于无线用户状态的弹性策略识别与管理,优化语音及视频业务承载。
支持远程探针分析
WX3500E系列无线控制器支持针对AP的远程探针分析功能。可以对覆盖区内的Wi-Fi报文进行侦听捕获并实时镜像到本地分析设备供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无收敛镜像,也可以对所有信道轮询采样,灵活满足无线网络监控运维要求。
内置射频优化引擎(ROE)
WX3500E系列无线控制器内置针对AP的射频优化引擎(RF Optimizing Engine),通过基于特征和协议的射频优化,有效提升无线部署中高密度接入、流媒体传输等场景中的应用加速能力和质量保障效果。其中包含:多用户公平调度、混合接入公平、过滤干扰、速率最优、频谱导航、组播增强(IPv4/IPv6)、逐包功率控制和智能带宽保障等。
支持802.1x认证,MAC地址认证,Portal认证等
WX3500E系列无线控制器支持多种认证方式:
802.1x认证:WX3500E系列无线控制器支持TLS、PEAP、TTLS、MD5、SIM卡等多种802.1x的认证方式,同时还支持802.1x本地认证方式,提供对MD5、TLS、PEAP这几种主流认证方式的支持,用户不再需要额外配置AAA服务器。WX3500E系列无线控制器还支持通过802.1x认证后动态授权VLAN和ACL功能,对用户的策略可以事先设定好,用户认证时,系统自动配置客户权限。
MAC地址认证:WX3500E系列无线控制器支持MAC地址认证,对一些手持终端(例如:Wi-Fi Phone、手持移动终端等)并不方便采取电脑上的认证方式,MAC地址认证却可以轻松解决该问题,实现在控制器或者AAA服务器上配置好合法的MAC地址,这些MAC地址对应的终端就可以被允许被接入到网络,而事先没有被配置的非法终端则不能接入无线网络,该功能极大地方便了例如无线医疗系统等应用,MAC地址认证可以确保只有医院的PDA工作终端才能接入到无线网络,而拒绝病人的无线PDA使用专用无线网络。
Portal认证:WX3500E系列无线控制器提供内置的Portal认证服务器。该认证方式无需客户端配合,直接通过浏览器WEB Portal页面作为认证通道,当用户认证通过后,可以灵活跳转到指定访问首页并启动相应授权和计费。同时也可以根据策略要求,灵活推送定制Portal页面,达到广告宣传、信息传递的作用,广泛使用在无线校园、无线城市、访客接入等应用场景。
支持IPv4/IPv6双协议栈(Native IPv6)
WX3500E系列无线控制器支持无线客户的IPV6接入。在隧道起点AP上,由于设备对IPv6感知,所以可以做到IPv6优先级到隧道优先级映射等;在AC侧,同样可以对IPv6报文进行ACL过滤等复杂的控制和过滤。
WX3500E系列无线控制器同样可以部署在IPv6网络中,AC和AP之间自动协商成IPv6隧道。AC和AP完全工作在IPv6状态时,无线控制器仍能正确地感知IPv4,并能处理无线客户的IPv4报文。WX3500E系列无线控制器IPv4/6灵活的适应能力,能满足客户在IPv4到IPv6网络迁移中的各种复杂的应用,既能在IPv6孤岛中给客户提供IPv4的服务,同时也能在IPv4孤岛中让用户轻松通过IPv6协议登录到网络。
针对校园网层出不穷的IPv6伪造报文攻击,WX3500E系列无线控制器支持IPv6 SAVI(Source Address Validation,源地址有效性验证)技术。通过对地址分配协议的侦听获取用户的IP地址,保证随后的应用中能够使用正确地址上网,且不可伪造他人IP地址,保证了源地址的可靠性。同时,通过IPv6 SAVI和Portal技术的结合,进一步保证了所有上网用户报文的真实性和安全性。
提供端到端的QoS
WX3500E系列无线控制器基于Comware平台开发,不但对Diff-Serv标准完善支持,同时增加了对IPv6协议的QoS支持。
QoS Diff-Serv 模型中主要包括流分类、流量监管(Policing)、队列管理、队列调度(Scheduling)等,完整实现了标准中定义的EF、AF1~AF4、BE等六组PHB及业务,使网络运营商可为用户提供具有不同服务质量等级的服务保证,使Internet真正成为同时承载数据、语音和视频业务的综合网络。
支持快速的二、三层漫游
H3C公司的集中式无线架构不但能方便地实施二层漫游,而且非常有利于跨三层的漫游实现,用Fat AP部署的WLAN网络,由于AP之间传递的信息有限,导致垮三层的漫游实现及其麻烦,集中式架构非常容易解决跨三层漫游的问题,WX3500E系列无线控制器支持二、三层漫游,漫游域不受子网的限制。这种优秀的漫游特性,可以让客户在规划无线网络时,无需过多考虑现有网络的规划,更多关注在无线信号的覆盖即可,这种方式大大简化了前期的网络规划,减少了网络规划成本。
传统模式下,当无线用户终端使用802.1x作为802.11接入认证和密钥交互的手段时,无线用户终端和AP间的交互报文会非常的多。当无线用户终端在两个AP间漫游时,如果无线用户终端在新AP接入的过程完全遵从完整的802.1x的交互过程,势必造成漫游切换的时间过长,对于某些对漫游切换时间敏感的业务(例如语音业务),这样的长切换时间是无法忍受的。WX3500E系列无线控制器采用Key caching技术完成漫游时用户的快速切换,Key caching技术在用户的安全接入和快速漫游间做了一个很好的平衡,可以使无线用户终端在两个AP间进行漫游时不必重新进行完整的802.1x认证交互过程,同时又能保证用户身份的识别和密钥使用的连续性;无线用户采用快速漫游方式,单AC内漫游时间不超过50ms,满足了语音业务的苛刻需求。
支持多种分支机构远程接入场景
当AC和AP通过广域网链路进行连接时,用户可以灵活选择集中转发或本地转发模式,提升分支机构局域网打印访问、终端互访等业务性能。
当广域网链路发生故障或AC发生故障时,在线用户不掉线,可以继续访问本地资源,并且可支持AC逃生功能。
当分支机构AP部署于私网内时,AC可以穿越NAT与AP进行通信。
