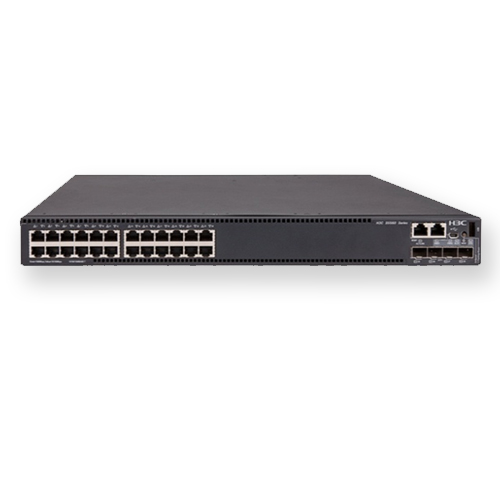

S5560-EI

产品简介:

H3C S5560-EI系列交换机是H3C公司最新推出的高性能融合以太网交换机产品,基于业界领先的高性能硬件架构和H3C先进的Commware V7软件平台开发,同时基于强大的统一交换平台,实现有线无线的无缝融合。H3C S5560-EI系列交换机可集成无线控制功能,实现接入层无线/有线本地转发,消除无线控制带宽瓶颈,扩大无线部署规模,节省用户投资成本。

  • 产品基本信息
  • 产品特点与优点
支持特性 S5560-30S-EI S5560-54S-EI S5560-30C-EI S5560-34C-EI S5560-54C-EI S5560-30F-EI S5560-30C-PWR-EI S5560-54C-PWR-EI S5560-54QS-EI
交换容量 598Gbps/5.98Tbps
包转发率 216Mpps 252Mpps 216Mpps/

222Mpps

222Mpps 252Mpps 216Mpps/222Mpps 216Mpps/222Mpps 252Mpps 252Mpps
外形尺寸(宽×深×高)(单位:mm) 440×260

×43.6

440×260

×43.6

440×360

×43.6

440×360

×43.6

440×360

×43.6

440×360

×43.6

440×460

×43.6

440×460

×43.6

440×260

×43.6

重量 ≤5kg ≤5kg ≤5kg ≤5kg ≤5kg ≤5kg ≤10kg ≤10kg ≤7.5kg
管理网口 0 0 1 1 1 1 1 1 2
管理串口 1个RJ-45 Console口,1个Mini USB Console口(不能同时工作,Mini USB优先)
前面板 24个10/100/1000

Base-T自适应以太网端口

48个10/100/1000

Base-T自适应以太网端口

24个10/100/1000

Base-T自适应以太网端口

28个10/100/1000

Base-T自适应以太网端口,其中8个是combo口

48个10/100/1000

Base-T自适应以太网端口

24个SFP端口,8个10/100/1000

Base-T(combo)端口

24个10/100/1000

Base-T自适应以太网端口(PoE+)

48个10/100/100

0Base-T自适应以太网端口(PoE+)

48个10/100/1000

Base-T自适应以太网端口

业务端口描述 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口 4个万兆SFP+口
  2个40G QSFP+口 2个40G QSFP+口             2个40G QSFP+口
扩展插槽 1个
扩展板卡 2端口40GE QSFP+接口板卡
2端口万兆SFP+接口板卡
2端口万兆电接口板卡
8端口万兆SFP+接口板卡
8端口万兆电接口板卡
6端口千兆光+4端口千兆电接口(2combo)板卡

12端口万兆光接口板卡*

SDN/Openflow 支持OpenFlow 1.3标准
支持多控制器(EQUAL模式、主备模式)
支持多表流水线
支持Group table
支持Meter
端口聚合 支持GE端口聚合
支持10GE端口聚合
支持40G聚合
支持静态聚合
支持动态聚合
支持跨设备聚合
端口特性 支持IEEE802.3x 流量控制(全双工)
支持基于端口速率百分比的风暴抑制
支持基于PPS的风暴抑制
支持基于bps的风暴抑制
Jumbo Frame 支持最大帧长为10000
MAC地址表 支持黑洞MAC地址
支持设置端口MAC地址学习最大个数
VLAN 支持基于端口的VLAN
支持基于MAC的VLAN
基于协议的VLAN
基于IP子网的VLAN
支持QinQ,灵活QinQ
支持VLAN Mapping
支持Voice VLAN
支持GVRP
二层环网协议 支持STP/RSTP/MSTP
支持SmartLink
支持RRPP
DHCP DHCP Client
DHCP Snooping
DHCP Relay
DHCP Server
DHCP Snooping option82/DHCP Relay option82
IRF2 支持IRF2智能弹性架构
智能弹性架构 支持分布式设备管理,分布式链路聚合,分布式弹性路由
  支持通过标准以太网接口等方式进行堆叠
  支持本地堆叠和远程堆叠
IRF3 支持 PE(Port Extender,端口扩展)模式
PE 模式下支持本地转发和纵向转发模式切换
支持自动从 CB(Controlling Bridge,控制桥)更新版本零配置
IP路由 支持静态路由
支持RIPv1/v2,RIPng
支持OSPFv1/v2,OSPFv3
支持BGP4,BGP4+ for IPv6
支持等价路由,策略路由
支持VRRP/VRRPv3
IPv6 支持ND(Neighbor Discovery)
支持PMTU
支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP
支持手动配置Tunnel
支持6to4 tunnel
支持ISATAP tunnel
支持IPv6 in IPv6 tunnel
支持IPv4 in IPv6 tunnel
支持GRE tunnel
组播 支持IGMP Snooping v1/v2/v3,MLD Snooping v1/v2
支持PIM Snooping
支持MLD Proxy
支持组播VLAN
支持IGMP v1/v2/v3,MLD v1/v2
支持PIM-DM,PIM-SM,PIM-SSM
支持MSDP,MSDP for IPv6
支持MBGP,MBGP for Ipv6
镜像 支持流镜像
支持N:4端口镜像
支持本地和远程端口镜像
OAM 支持802.1ag
支持802.3ah
支持ACLQoS 支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类
支持时间段(Time Range)ACL
支持入方向和出方向的双向ACL策略
支持基于VLAN下发ACL
支持对端口接收报文的速率和发送报文的速率进行限制,最小粒度为8Kbps
支持报文重定向
支持报文的802.1p和DSCP优先级重新标记
支持CAR(Committed Access Rate)功能
每个端口支持8个输出队列,CPU口支持48个队列
支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、WFQ、SP+WRR、WDRR五种模式
支持WRED
安全特性 支持用户分级管理和口令保护
支持802.1X认证/集中式MAC地址认证
支持Guest VLAN
支持RADIUS认证
支持SSH 2.0
支持端口隔离
支持端口安全
支持PORTAL认证
支持EAD
可支持DHCP Snooping,防止欺骗的DHCP服务器
支持动态ARP检测,防止中间人攻击和ARP拒绝服务
支持BPDU guard, Root guard
支持uRPF(单播反向路径检测),杜绝IP源地址欺骗,防范病毒和攻击
支持IP/Port/MAC的绑定功能
支持OSPF、RIPv2报文的明文及MD5密文认证
支持PKI(Public Key Infrastructure,公钥基础设施)
管理与维护 支持XModem/FTP/TFTP加载升级
支持命令行接口(CLI),Telnet,Console口进行配置
支持SNMPv1/v2/v3,WEB网管
支持RMON (Remote Monitoring)告警、事件、历史记录
支持iMC智能管理中心
支持系统日志,分级告警,调试信息输出
支持NTP
支持电源的告警功能,风扇、温度告警
支持Ping、Tracert
支持VCT(Virtual Cable Test)电缆检测功能
支持DLDP(Device Link Detection Protocol)单向链路检测协议
支持LLDP
支持Loopback-detection 端口环回检测
绿色节能 支持EEE(802.3az)
端口自动Power down功能
端口定时down功能(Schedule job)
输入电压 非PoE款型输入电源:
AC:额定电压范围:100V~240V AC,50/60Hz
DC:输入额定电压范围 -36V~-72V DC
PoE款型输入电源:
360W AC: 100V~240V,50Hz~60Hz
720W AC: 100V~240V,50Hz~60Hz
1110W AC:115V~240V,50Hz~60Hz
功耗(静态) AC:42W AC:52W Single Single Single Single AC:48W Single Single Single
DC:40W DC:52W AC:55W AC:48W AC:70W Single DC:53W AC:67W AC:75W AC:88W
    Single Single Single Dual AC:70W     Single
    DC:57W DC:53W DC:70W Dual DC:60W     DC:85W
    Dual AC:49W Dual AC:70W Dual       Dual AC:77W
    Dual DC:51W Dual DC:60W AC:59W       Dual DC:75W
        Dual DC:59W
功耗(满负荷时) AC:66W AC:80W Single AC:107W Single AC:120W Single AC:123W Single AC:120W AC:1000W(含740W PoE输出) AC : Single AC:112W
DC:68W DC:82W Single DC:108W Single DC:123W Single DC:123W Single DC:123W 1800W(含1440W PoE输出) Single DC:112W
    Dual AC:111W Dual AC:146W Dual AC:127W Dual AC:146W   Dual AC:116W
    Dula DC:115W Dual DC:133W Dual DC:130W Dual DC:133W   Dual DC:120W
工作环境温度 0℃~45℃
工作环境相对湿度(非凝露) 5%~95%



高性能端口扩展能力
H3C S5560-EI系列交换机主机均固化4个万兆光端口,提供最高性价比端口组合,实现最低成本的互联方案,满足用户1:1无收敛网络部署需求;
H3C S5560-EI系列交换机支持丰富、灵活的端口扩展板卡,包括8端口万兆光/电扩展板卡,2端口万兆光/电接口板卡,以及2端口40G扩展板卡,整机最大支持12个万兆端口或2个40G端口,实现高密、高性能端口扩展能力,满足大型网络汇聚或中小网络核心部署需求,以及对于光电混合组网的配置需求。
开放多业务架构(OAP插卡)
H3C S5560-EI系列交换机基于H3C的开放业务架构(OAA),不仅可以提供传统交换机的的功能,而且可以集成包括FW,IPS、负载均衡等高性能OAP模块插卡,使S5560EI交换机成为一个融合的多业务的承载平台。
高性能IPv4/IPv6业务能力
H3C S5560-EI系列交换机实现基于硬件的IPv4/IPv6双栈平台,支持多种隧道技术,丰富的IPv4和IPv6三层路由协议、组播技术以及策略路由机制,为用户提供完善的IPv4/IPv6解决方案。 H3C S5560-EI已经通过了信息产业部的IPv6入网认证和IPv6 Ready第二阶段认证,是成熟商用的IPv6产品。
IRF2(第二代智能弹性架构)
H3C S5560-EI系列交换机支持IRF2(第二代智能弹性架构)技术,就是把多台物理设备互相连接起来,使其虚拟为一台逻辑设备,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处:
简化管理 IRF架构形成之后,可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备,通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果,而不用物理连接到每台成员设备上分别对它们进行配置和管理。
简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的,例如路由协议会作为单一设备统一计算,而随着跨设备链路聚合技术的应用,可以替代原有的生成树协议,这样就可以省去了设备间大量协议报文的交互,简化了网络运行,缩短了网络动荡时的收敛时间。
弹性扩展 可以按照用户需求实现弹性扩展,保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”,不影响其他设备的正常运行。
高可靠 IRF的高可靠性体现在链路,设备和协议三个方面。成员设备之间物理端口支持聚合功能,IRF系统和上、下层设备之间的物理连接也支持聚合功能,这样通过多链路备份提高了链路的可靠性;IRF系统由多台成员设备组成,一旦Master设备故障,系统会迅速自动选举新的Master,以保证通过系统的业务不中断,从而实现了设备级的1:N备份;IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备,从而实现1:N的协议可靠性。
高性能 对于高端交换机来说,性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此,IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍,从而大幅度提高了设备的性能。
SDN(软件定义网络)
软件定义网络(Software Defined Network,SDN)是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和
数据转发层进行分离,大幅简化了网络的管理及维护难度,更为重要的是实现了网络流量的灵活控制,为核心网络及应用的创新提
供了良好的网络平台。
S5560-EI系列交换机支持大规格流表,配合H3C SDN controller 可轻松实现大规模二层架构组网并为现有网络提供了快速添加用
户的功能;在大幅简化网络管理的难度的同时可显著降低网络维护的成本。
多业务支持能力
H3C S5560-EI系列交换机均支持Multi-VRF特性,可以作为MCE设备使用;支持三层的MPLS VPN和二层的MPLS VPN(Martini、Kompella),与H3C MPLS VPN Manager配合,实现图形化的MPLS部署与维护。 全面支持VPLS特性,提供端到端二层VPN接入方案,支持MPLS/VPLS全线速转发,满足VPLS规模部署要求。
H3C S5560-EI PWR款型支持PoE(Power over Ethernet)技术,通过以太网对所连接的设备(如IP Phone, Wireless AP等)进行远程供电,从而使得不必在使用现场为设备部署单独的电源系统,能够极大地减少部署终端设备的布线和管理成本。
完备的安全控制策略
H3C S5560-EI系列交换机支持EAD(终端准入控制)功能,配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系,通过对网络接入终端的检查、隔离、修复、管理和监控,使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理,提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。
H3C S5560-EI系列交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,同时实现用户策略(VLAN、QoS、ACL)的动态下发;支持配合H3C公司的iMC系统对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。
H3C S5560-EI系列交换机提供增强的ACL控制逻辑,支持超大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。另外,S5560-EI系列还将支持单播反向路径查找技术(uRPF),原理是当设备的一个接口上收到一个数据包时,会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由,即验证了其真实性,如果不存在就将数据包删除,这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。
多重可靠性保护
S5560-EI系列交换机具备设备级和链路级的多重可靠性保护。
S5560-EI系列交换机,支持可插拔交、直双电源模块、以及可插拔双风扇可靠性设计,可以根据实际环境的需要灵活配置交流或直流电源模块,此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速,这些设计使设备具备了更高的可靠性。
除了设备级可靠性以外,该产品还支持丰富的链路级可靠性技术,包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议,支持IRF2智能弹性架构,支持1:N冗余备份,支持环形堆叠,支持跨设备的链路聚合,极大提高网络可靠性,当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展
丰富的QoS策略
H3C S5560-EI系列交换机支持支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法,可以同时基于端口和队列进行设置,支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR、WFQ、WDRR五种模式。支持CAR(Committed Access Rate)功能,粒度最小达8Kbps。支持出、入两个方向的端口镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。
出色的管理性
H3C S5560-EI系列交换机支持丰富的管理接口,例如Console口、mini usb口、带外网管口,支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,使设备管理更方便,并且支持SSH2.0等加密方式,使得管理更加安全。
H3C S5560-EI系列交换机支持SPAN/RSPAN/ERSPAN镜像和多个镜像观察端口,可以对网络流量进行分析以采取相应管理维护措施,使原本不可见的网络业务应用流量变得一目了然,可以为用户提供多种网流分析报表,帮助用户及时优化网络结构,调整资源部署。
专业的防雷功能
H3C S5560-EI系列交换机采用专业的内置防雷技术,支持业界领先的8KV业务端口防雷能力,使其在比较恶劣的工作环境中也能极大的降低雷击对设备的损坏率。
增强的以太网供电能力(PoE+)
H3C S5560-EI系列交换机支持802.3af/802.3at增强的以太网供电功能,单端口最大30W的输出功率,可以为802.11n的无线接入点,可视IP电话,大功率的监控摄像头以及更多的终端设备提供以太网供电能力,同时支持多种类型的PoE供电电源模块,实现灵活PoE输出能力,同时可以提供单机1440W PoE供电能力,实现48口端口PoE+满供电。
