H3C MS4000系列交换机是H3C公司为IP监控系统自主开发的专用以太网交换机产品,具备先进的硬件处理能力、丰富的通用业务功能及监控专用特性,MS4000系列监控专用千兆以太网交换机端口形态覆盖全千兆及万兆上行,满足不同码流监控网络、物联网对基础IP承载网络的多样化、专业化的需求。同时H3C MS4000系列监控专用交换机采用全新的节能芯片以及创新的架构设计,是构建绿色、环保、节能的监控网络、物联网络的理想承载平台。

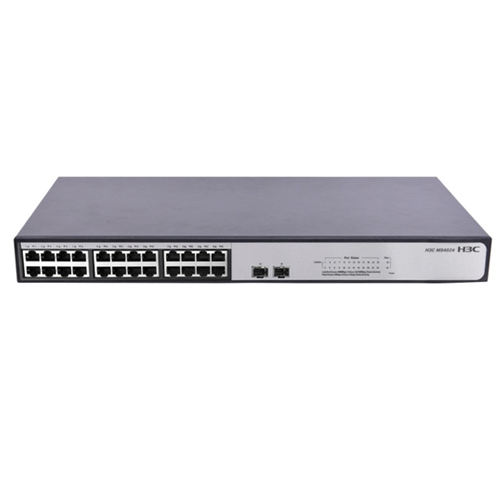

MS4000
- 产品基本信息
- 产品特点与优点
属性 | MS4005-PWR | MS4008-PWR | MS4008 | MS4016 | MS4024 |
标准 | IEEE802.3 10BASE-T以太网
IEEE802.3u 100BASE-TX快速以太网 IEEE802.3ab 1000Base-T 千兆以太网 ANSI/IEEE 802.3 NWay自动协商 IEEE802.3x流控 |
||||
固定端口 | 5个10/100/1000Base-T以太网端口
支持PoE+ |
8个10/100/1000Base-T以太网端口
支持PoE+ |
8个10/100/1000Base-T以太网端口 | 16个10/100/1000Base-T以太网端口
2个1000M SFP光口 |
24个10/100/1000M Base-T以太网端口
2个1/10G SFP+光口 |
固定端口属性 | 连接器类型:RJ-45
支持10/100/1000Mbit/s传输速率 支持半双工、全双工、自协商工作模式 支持MDI/MDIX自适应 |
连接器类型:RJ-45
支持10/100/1000Mbit/s传输速率 支持半双工、全双工、自协商工作模式 支持MDI/MDIX自适应 连接器类型:LC 支持1000Mbit/s传输速率 |
|||
网线类型 | 10/100Base-TX:
3/4/5类双绞线,支持最大传输距离100m 1000Base-T: 5/6类双绞线,支持最大传输距离100m |
10/100Base-TX:
3/4/5类双绞线,支持最大传输距离100m 1000Base-T: 5/6类双绞线,支持最大传输距离100m 10G BASE-X SFP+万兆光口/SFP千兆光口(兼容) |
|||
交换容量 | 10Gbps | 16Gbps | 16Gbps | 56Gbps | 256Gbps |
转发能力 | 7.5Mpps | 12Mpps | 12Mpps | 27Mpps | 66Mpps |
交换模式 | 存储转发模式 | ||||
MAC地址表 | 支持地址自动学习、自动老化(老化时间为300秒) | ||||
MAC地址容量 | 2K | 4K | 4K | 8K | 16K |
外形尺寸(长×宽×高) | 158 mm × 105 mm × 27 mm | 300 mm × 220 mm × 44 mm | 266 mm × 162 mm × 44 mm | 440 mm × 173 mm × 44 mm | 440 mm × 238 mm × 44 mm |
输入电压 | 100-240V AC
(外置电源适配器) |
100-240V AC | |||
防雷 | 共模防护6KV,防雷等级4级 | ||||
功耗(静态) | 2W | 9W | 1W | 7.2W | 7W |
功耗(满负荷) | ≤ 40W | ≤160W | ≤ 6W | ≤13.5W | ≤18W |
工作温度 | 0℃~40℃ | ||||
工作湿度 | 5%~95%,无冷凝 |
符合IEEE 802.3 10Base-T,IEEE 802.3u 100Base-TX,IEEE802.3x和IEEE802.3ab 1000Base-T标准
所有端口全线速的二层千兆转发,MS4016提供两个千兆上行光口,MS4024提供两个万兆上行光口,满足监控网络的高带宽要求;
采用共享缓存架构,每个端口可利用的缓存空间扩大数倍,可大大增强突发大流量的转发性能;
MS4005-PWR和MS4008-PWR支持增强的以太网功能(PoE+),可以提供每端口最大30W的输出功率;可以为大功率的监控摄像头供电;
MS4000系列无管理监控交换机操作简便,即插即用,满足网络策略部署简单的高性能监控网络的建设需求;
集成专业级防雷电路,可提供防雷等级4级(共模防护6KV)的专业防护;
