思科 2900 系列集成多业务路由器

产品简介:

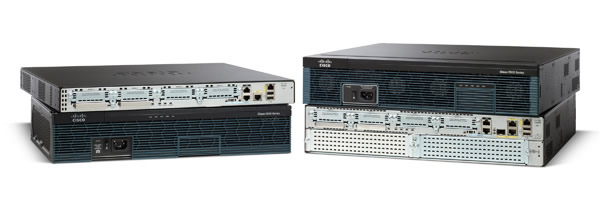

Cisco 2900 系列以现有 Cisco 2800 系列集成多业务路由器的一流产品为基础,提供四种平台(图 1):Cisco 2901、2911、2921 和 2951 集成多业务路由器。所有 Cisco 2900 系列集成多业务路由器均提供嵌入式硬件加密加速、支持语音和视频的数字信号处理器 (DSP) 插槽、可选防火墙、入侵预防、呼叫处理、语音信箱以及应用程序服务。此外,这些平台还支持业界最广泛的有线和无线连接选项,如 T1/E1、T3/E3、xDSL、铜缆和光纤 GE。

  • 产品基本信息
  • 产品特点与优点

平台架构和模块性

Cisco 2900 系列的设计具有面向未来应用的灵活性,能满足现今各种分支机构的应用需求。模块化架构可支持不断增 长的带宽需求、时分复用 (TDM) 互联以及完全集成模块(支持 802.3af 以太网供电 (PoE) 和 Cisco Enhanced PoE (ePoE) 的电力分配。表 2 列出了 Cisco 2900 系列的架构功能和优势。

表2. 架构功能和优势

架构功能

优势

模块化平台

  • Cisco 2900 系列集成多业务路由器是高度模块化平台,具有多种类型的模块插槽,可添加连接性和服务,以满足不同的分支机构网络需求。
  • ISR 通过模块提供行业内范围最广的局域网和广域网连接选项,以适应未来技术的现场升级,而无需更换平台。

处理器

  • Cisco 2900 系列由高性能多核处理器支持,可在分支机构运行多并发服务的同时,满足其不断增长的高速广域网
    连接需求。

嵌入式 IP 安全与安全套接字
(IPSec/SSL) VPN 硬件加速

  • 嵌入式硬件加密加速得到增强,可提供更高的扩展性,结合可选 Cisco IOS Security 许可实现广域网链接安全和 VPN 服务(IPSec 和 SSL 加速)。
  • 板载加密硬件取代以前各代高级集成模块 (AIM),并提供更高的性能。

多千兆位光纤 (MGF)

  • Cisco 2900 系列引入了创新的多千兆位光纤 (MGF),可实现有效的模块到模块通信,从而增强模块间的服务交互,同时减少路由处理器的管理费用。

TDM 互联光纤

  • 通过使用系统架构中的 TDM 互联光纤,分支机构的统一通信服务得到显著增强,从而可扩展 DS-0 通道容量。

集成千兆位以太网端口

  • 所有板载广域网端口均为 10/100/1000 千兆位以太网广域网路由端口。
  • Cisco 2921 和 2951 上的三个 10/100/1000 以太网广域网端口之一代替了 RJ-45 端口,支持基于小型封装热插拔 (SFP) 的连接以及光纤连接。

基于通用串行总线 (USB)
的创新型控制台访问

  • 全新创新的 USB 控制台端口为没有串行端口的设备(如现代笔记本计算机)提供管理连接。
  • 同时提供传统控制台和辅助端口。

可选集成电源,用于分配
PoE
和通用直流电源

  • 内部电源可选升级为集成交换模块提供内嵌电源(符合 802.3af 标准的 PoE 和 Cisco Inline Power)。
  • 未来 Cisco 2911、2921 和 2951 上将提供可选直流电源,可将部署延伸到中心办公室和工业环境。

可选外部冗余电源 (RPS)

  • Cisco 2911、2921 和 2951 通过使用外部 RPS 设备实现电源冗余,由此减少了网络中断,避免网络遇到电源故障。
  • Cisco 2900 系列的冗余电源由 Cisco RPS 2300 冗余电源系统支持。可使用 Cisco RPS 2300 为 Cisco 2900 系列集成多业务路由器以及 Cisco Catalyst® 交换机提供冗余电源。
  • 要使用 Cisco RPS 2300,需要外部 RPS 适配器(可配置选项)将平台连接至外部 RPS。

PoE 增强

  • 连接到外部 RPS 设备时,Cisco 2911、2921 和 2951 可以在 PoE 增强配置下(代替冗余电源模式)运行,由此将平台的电源容量增加到正常级别的两倍,以便为其它 PoE 端口供电。

专为灵活部署而设计

  • Cisco 2911 和 2951 专为 NEBS 环境而设计
  • 2911 深 12 英寸,可选配风扇过滤器用于各种环境下的部署。23 英寸机架还包含可提供前后气流的组件。

模块性功能和优势

Cisco 2900 系列具有显著增强的模块化功能(请参阅表 3),为客户提供投资保护。Cisco 2900 系列支持以前各代思 科路由器上提供的大多数模块,如 Cisco 2800 系列。此外,模块也可用于其它支持的思科平台,以提供最大投资保护。 利用网络上的通用接口卡可显著降低管理库存需求、实施大型网络推广以及保持各种规模分支机构配置的复杂性。

表3. 模块性功能和优势

ISR 模块

优势

Cisco Service Module

triumph-product-0319-2-02

  • 每个服务模块插槽均提供高数据吞吐功能:
    • 到路由处理器的聚合吞吐量可达 4 Gbps 聚合
    • 通过 MGF 到其它模块插槽的聚合吞吐量可达 2 Gbps
  • 服务模块 (SM) 插槽高度灵活,支持双宽度服务模块 (SM-D’s),即需要两个 SM 插槽的服务模块。Cisco 2921 和 2951 中的 SM-Ds 为较高密度模块提供灵活性。
  • Cisco 2911、2921 和 2951 ISR 上配有一种服务模块插槽,用来替换用于语音/传真 (EVM) 的网络模块 插槽和扩展模块插槽。
  • 适配器模块支持与现有网络模块、增强的网络模块 (NME) 以及 EVM 的后向兼容性。
  • 服务模块插槽可提供相对于网络模块插槽两倍的电源功能,从而能适应更高扩展性和性能的模块。
  • 服务模块插槽的电源可通过扩展模块来管理(类似于 Cisco EnergyWise 框架),因此您的企业可降低 网络基础设施的能耗。未来软件版本中将提供全面的 EnergyWise 支持。

Cisco Enhanced High-Speed
WAN Interface Card (EHWIC)

triumph-product-0319-2-03

  • EHWIC 插槽提供上一代高速广域网接口卡 (HWIC) 插槽的增强功能,同时通过自身支持 HWIC、广域网接口卡 (WIC)、语音接口卡 (VIC) 以及语音/网域网接口卡 (VWIC) 来提供最大投资保护。
  • Cisco 2901、2911、2921 和 2951 上配有四个集成 EHWIC 插槽,可实现更灵活的配置。
  • 每个 HWIC 插槽均提供高数据吞吐功能:
    • 到路由处理器的聚合吞吐量可达 1.6 Gbps
    • 通过 MGF 到其它模块插槽的聚合吞吐量可达 2 Gbps
  • 通过结合两个 EHWIC 插槽可实现支持双宽度模块的灵活性。最多可支持 2 个双宽度 HWIC (HWIC-D) 模块。

Cisco Internal Services Module (ISM)

triumph-product-0319-2-04

单个 ISM 插槽可提供在机箱内的内部插槽上集成智能服务模块的灵活性

  • 每个 ISM 插槽均提供高数据吞吐功能:
    • 到路由处理器的聚合吞吐量可达 4 Gbps 聚合
    • 通过 MGF 到其它模块插槽的聚合吞吐量可达 2 Gbps
  • ISM 替换 AIM 插槽;ISM 插槽中不支持现有 AIM 模块。
  • ISM 插槽的电源可通过扩展模块来管理(类似于 Cisco EnergyWise 框架),因此您的企业可降低网络
  • 基础设施的能耗。未来软件版本中将提供全面的 EnergyWise 支持。

主板上的 Cisco High-Density Packet
Voice Digital Signal Processor
(DSP) Module (PVDM3)
插槽

triumph-product-0319-2-05

  • PVDM3 插槽自身可支持 PVDM3 模块,为富媒体语音和视频提供更高密度支持。
  • 每个 PVDM3 插槽均通过 MGF 经由 2 Gbps 聚合链路连接回系统架构。
  • PVDM2 模块的投资保护通过适配器模块支持。
  • PVDM 插槽的电源可通过扩展模块来管理(类似于 Cisco EnergyWise 框架),因此您的企业可降低网络基础设施的能耗。未来软件版本中将提供全面的 EnergyWise 支持。

闪存插槽

  • Cisco 2900 系列集成多业务路由器上提供两个外部闪存插槽。每个插槽均可支持密度可升级到 4GB 的高速存储密度。

USB 2.0 端口

  • 支持两个高速 USB 2.0 端口。USB 端口可实现安全令牌功能和存储。

Cisco IOS 软件

Cisco 2900 系列集成多业务路由器提供行业领先的 Cisco IOS 软件上采用的创新技术。第 2 代集成多业务路由器平台 专为在全世界要求最苛刻的企业、接入和服务提供商网络中进行广泛部署而开发,Cisco IOS 软件版本 15M&T 支持此 平台。版本 15.0(1)M 即将面世,支持思科技术的全面产品组合,包括版本 12.4 和 12.4T 中所提供的功能和特性。15.0(1)M 的最新创新跨越多个技术领域,包括安全、语音、高可用性、IP 路由和多播、服务质量 (QoS)、IP 移动性、Multiprotocol Label Switching (MPLS)、VPN 以及嵌入式管理。

概述

Cisco 2900 系列以现有 Cisco 2800 系列集成多业务路由器的一流产品为基础,提供四种平台(图 1):Cisco 2901、2911、2921 和 2951 集成多业务路由器。所有 Cisco 2900 系列集成多业务路由器均提供嵌入式硬件加密加速、支持语音和视频的数字信号处理器 (DSP) 插槽、可选防火墙、入侵预防、呼叫处理、语音信箱以及应用程序服务。此外,这些平台还支持业界最广泛的有线和无线连接选项,如 T1/E1、T3/E3、xDSL、铜缆和光纤 GE。

主要业务优势

第 2 代集成多业务路由器(ISR G2)提供优异的服务集成和灵活性。这些平台的模块化架构具有可扩展性,可满足您的业务需求并随业务需求而增长。表 1 列出了 Cisco 2900 系列的业务优势。

表1. Cisco 2900 系列集成多业务路由器的主要业务优势。

优势

说明

服务集成

  • Cisco 2900 系列集成多业务路由器提高了与语音、视频、安全、无线、移动性和数据服务的服务集成级别,从而提高了效率,节省了成本。

按需服务

  • 每个 ISR G2 上安装一个 Cisco IOS® 软件通用映像。通用映像包含所有可通过软件许可激活的 Cisco IOS 技术集。这样,您的企业可以快速部署高级功能,而无需下载新的 IOS 映像。此外,还包括较大的默认内存以支持新功能。
  • 思科服务就绪引擎 (SRE) 支持新的运营模型,通过此模型可减少投资成本 (CapEx) 并根据需要在单个集成计算服务模块上部署各种应用程序服务。

高性能的集成服务

  • Cisco2900 系列可在高速广域网环境中部署,启用并发服务高达 75 Mbps。
  • 多千兆位光纤 (MGF) 可实现高带宽模块到模块通信,不会影响路由性能。

网络灵活性

  • 设计为满足客户业务需求,Cisco 2900 系列模块化架构可随网络需求增长而提高容量和性能。
  • 模块化接口可提供更高的带宽、多种连接选项以及网络弹性。

节能

  • Cisco 2900 系列架构提供的节能功能包括:
    • Cisco 2900 系列可提供智能电源管理,使客户能够根据时钟时间控制模块的电源。未来将支持 Cisco EnergyWise 技术。
    • 单个平台上执行多项功能的服务集成和模块性,优化原材料消耗和能源使用。
    • 平台灵活性和硬件与软件功能的持续发展延长了产品生命周期,从而降低了各个方面的总拥有成本,包括材料和能源使用。
    • 每个平台均配有高效电源。

投资保护

  • Cisco 2900 系列最大化投资保护:
    • 可重复使用原始集成多业务路由器上支持的多种现有模块,降低总拥有成本
    • 通过单一的通用映像,沿用原始集成多业务路由器的丰富 Cisco IOS 软件功能。
    • 适应业务需求发展的灵活性。
