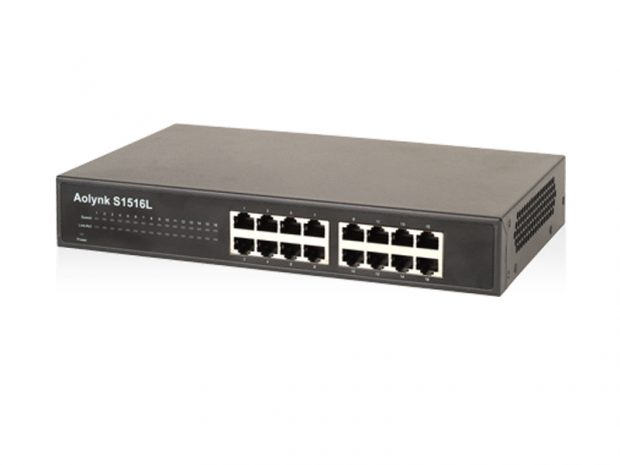

Aolynk S1500L 数字电视楼道交换机

产品简介:

Aolynk S1500L系列交换机是H3C公司结合数字电视的接入层特性自主开发的楼道级二层线速以太网交换产品,是为要求具备高性能、高可靠性且易于安装的网络环境而设计的智能型交换机。全系列包括两款产品:S1508L和S1516L,分别提供8/16个10/100Mbps以太网端口,1个Console配置端口(与第1端口复用)。Aolynk S1508L/S1516L交换机适用于数字电视运营商实施高可靠性楼道接入的经济型解决方案。为运营商提供了端口隔离、VLAN Tag标记等功能,以满足数字电视接入网的需要,同时还集成了端口防雷及内置电源模块,确保设备在恶劣的环境中仍能正常运行。

  • 产品基本信息
  • 产品特点与优点
属性 S1516E/S1516E-AC60 S1524E
标准 IEEE802.3 10BASE-T以太网

IEEE802.3u 100BASE-TX快速以太网

ANSI/IEEE 802.3 NWay自动协商

固定端口 16个10/100Base-TX自适应以太网端口(其中端口16为Uplink口) 24个10/100Base-TX自适应以太网端口(其中端口24为Uplink口)
固定端口属性 连接器类型:RJ-45

支持10/100Mbit/s传输速率

支持半双工、全双工、自协商工作模式

支持MDI/MDI-X自适应

网线类型 10Base-T:

3/4/5类双绞线,支持最大传输距离100m

100Base-TX:

5类双绞线,支持最大传输距离100m

指示灯 每端口:Link/Act,Speed

每设备: Power

背板带宽 3.2Gbps 4.8Gbps
转发能力 2.38Mpps 3.57Mpps
交换模式 存储转发模式
MAC地址表 支持地址自动学习、自动老化(老化时间为300秒)

最多支持MAC(Medium Access Control)地址:8K

外形尺寸(长×宽×高) 266mm×162mm×44mm 330mm×230mm×44mm
输入电压 100~240V AC,50/60Hz

60V AC , 50/60Hz

100~240V AC,50/60Hz
功耗 最大10 W 最大14 W
防雷 共模防护7KV,防雷等级4级
工作温度 0℃~40℃
存储温度 -10℃~70℃
工作湿度 5%~95%,非凝露
存储湿度 5%~95%,非凝露
散热方式 自然散热

符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准
流控方式:全双工采用IEEE 802.3x标准,半双工采用Backpressure标准
8/16个10/100M自适应RJ45端口
1个Console配置口(与端口1复用)
支持端口自动翻转(Auto MDI/MDIX)
支持上行端口防雷(达到二级防雷要求 )
支持固定的端口VLAN
支持端口隔离
采用存储转发的交换机制
所有端口支持线速交换,64~1536帧长范围内均可达到线速
支持通过Console口配置程序修改端口的 VLAN ID
无风扇,自然散热
内置通用电源,1U钢壳,11英寸铁壳,工业级设计,可上机架
采用共享缓存架构,每个端口可利用的缓存空间扩大数倍,可大大增强突发大流量的转发性能;
集成专业级防雷电路,可提供防雷等级4级(共模防护7KV)的专业防护;
