Aolynk S1500E系列数字电视专用以太网交换机是H3C公司自主开发的楼道级二层线速以太网交换机，全系列产品包括S1516E、S1516E-AC60、S1524E，是为要求具备低成本、高性能、高可靠性、高可维护性且易于安装而设计的智能型交换机。该系列交换机内置AGMP（Aolynk集群管理协议）受控端，与AGMP控制端（H3C部分ONU产品）配套使用可实现AGMP远程集中式图形化网管功能，方便运营商灵活管理，以较小的投入获得较多的功能。 Aolynk S1500E系列交换机通过AGMP管理功能，可提供基于端口的VLAN、802.1Q VLAN、电缆诊断、端口统计、端口限速、环路检测及QoS等功能，以满足运营商接入层特性的需求。Aolynk S1500E系列交换机也提供上述功能的本地管理软件。Aolynk S1500E交换机集成了端口防雷及内置电源模块，其中S1516E-AC60支持AC60V供电。

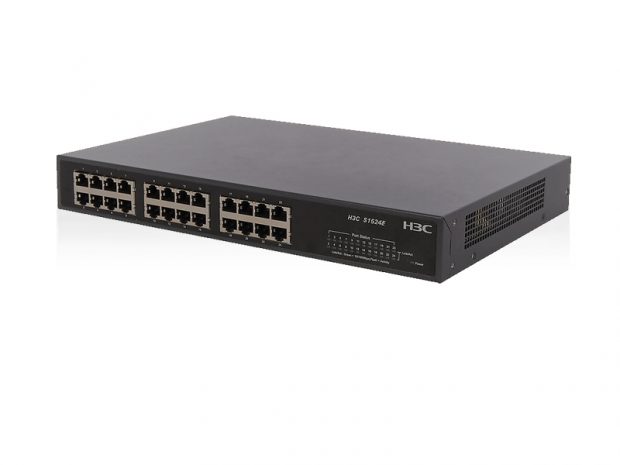

Aolynk S1500E 数字电视楼道交换机
产品简介：
- 产品基本信息
- 产品特点与优点
| 属性 | S1516E／S1516E-AC60 | S1524E |
| 标准 | IEEE802.3 10BASE-T以太网
IEEE802.3u 100BASE-TX快速以太网 ANSI/IEEE 802.3 NWay自动协商 |
|
| 固定端口 | 16个10/100Base-TX自适应以太网端口（其中端口16为Uplink口） | 24个10/100Base-TX自适应以太网端口（其中端口24为Uplink口） |
| 固定端口属性 | 连接器类型：RJ-45
支持10/100Mbit/s传输速率 支持半双工、全双工、自协商工作模式 支持MDI/MDI-X自适应 |
|
| 网线类型 | 10Base-T：
3/4/5类双绞线，支持最大传输距离100m 100Base-TX： 5类双绞线，支持最大传输距离100m |
|
| 指示灯 | 每端口：Link/Act，Speed
每设备： Power |
|
| 背板带宽 | 3.2Gbps | 4.8Gbps |
| 转发能力 | 2.38Mpps | 3.57Mpps |
| 交换模式 | 存储转发模式 | |
| MAC地址表 | 支持地址自动学习、自动老化（老化时间为300秒）
最多支持MAC（Medium Access Control）地址：8K |
|
| 外形尺寸（长×宽×高） | 266mm×162mm×44mm | 330mm×230mm×44mm |
| 输入电压 | 100～240V AC,50/60Hz
60V AC , 50/60Hz |
100～240V AC,50/60Hz |
| 功耗 | 最大10 W | 最大14 W |
| 防雷 | 共模防护7KV，防雷等级4级 | |
| 工作温度 | 0℃～40℃ | |
| 存储温度 | -10℃～70℃ | |
| 工作湿度 | 5%～95%，非凝露 | |
| 存储湿度 | 5%～95%，非凝露 | |
| 散热方式 | 自然散热 | |
支持AGMP远程集中式图形化网管
支持所有端口及电源防雷
内置电源，S1516E和S1524E支持220V AC，S1516E-AC60支持60V AC
符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准
16／24个10/100M自适应RJ45端口
支持端口自动翻转（Auto MDI/MDIX）
支持AGMP Aolynk集群管理协议
支持基于端口的VLAN（端口隔离）
支持802.1Q VLAN
支持电缆诊断（AGMP提供）
支持环路检测（AGMP提供）
支持QoS
采用存储转发的交换机制
所有端口支持线速交换，64~1536帧长范围内均可达到线速
无风扇，自然散热
采用共享缓存架构，每个端口可利用的缓存空间扩大数倍，可大大增强突发大流量的转发性能
集成专业级防雷电路，可提供防雷等级4级（共模防护7KV）的专业防护
S1516E／S1516E-AC60 1U，11英寸铁壳，工业级设计，可上19英寸标准机架（挂耳需另配），S1524E 1U，13英寸铁壳，配挂耳可上19英寸标准机架（附送挂耳）
S1516E／S1516E-AC60内置壁挂孔
